拉杆

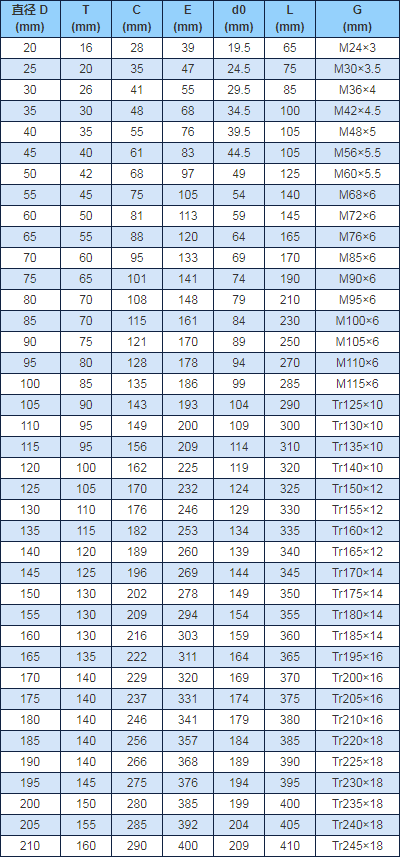

技术参数

直径 D
(mm)
T
(mm)
C
(mm)
E
(mm)
d0
(mm)
L
(mm)
G
(mm)
20 16 28 39 19.5 65 M24×3
25 20 35 47 24.5 75 M30×3.5
30 26 41 55 29.5 85 M36×4
35 30 48 68 34.5 100 M42×4.5
40 35 55 76 39.5 105 M48×5
45 40 61 83 44.5 105 M56×5.5
50 42 68 97 49 125 M60×5.5
55 45 75 105 54 140 M68×6
60 50 81 113 59 145 M72×6
65 55 88 120 64 165 M76×6
70 60 95 133 69 170 M85×6
75 65 101 141 74 190 M90×6
80 70 108 148 79 210 M95×6
85 70 115 161 84 230 M100×6
90 75 121 170 89 250 M105×6
95 80 128 178 94 270 M110×6
100 85 135 186 99 285 M115×6
105 90 143 193 104 290 Tr125×10
110 95 149 200 109 300 Tr130×10
115 95 156 209 114 310 Tr135×10
120 100 162 225 119 320 Tr140×10
125 105 170 232 124 325 Tr150×12
130 110 176 246 129 330 Tr155×12
135 115 182 253 134 335 Tr160×12
140 120 189 260 139 340 Tr165×12
145 125 196 269 144 345 Tr170×14
150 130 202 278 149 350 Tr175×14
155 130 209 294 154 355 Tr180×14
160 130 216 303 159 360 Tr185×14
165 135 222 311 164 365 Tr195×16
170 140 229 320 169 370 Tr200×16
175 140 237 331 174 375 Tr205×16
180 140 246 341 179 380 Tr210×16
185 140 256 357 184 385 Tr220×18
190 140 266 368 189 390 Tr225×18
195 145 275 376 194 395 Tr230×18
200 150 280 385 199 400 Tr235×18
205 155 285 392 204 405 Tr240×18
210 160 290 400 209 410 Tr245×18

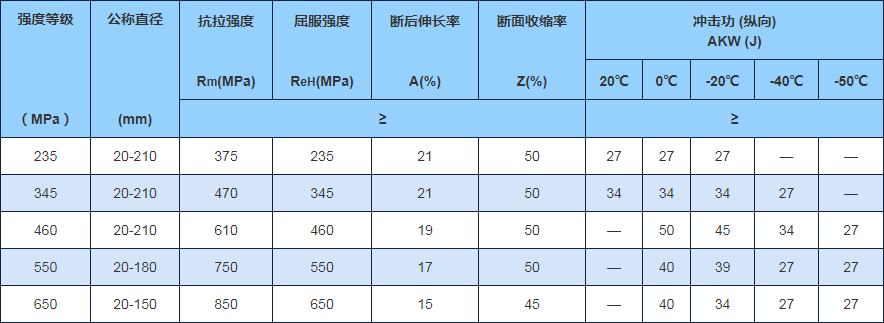

合金钢钢拉杆力学性能与尺寸表

强度等级




(MPa)
公称直径




(mm)
抗拉强度


Rm(MPa)
屈服强度


ReH(MPa)
断后伸长率


A(%)
断面收缩率


Z(%)
冲击功 (纵向)
AKW (J)
20℃ 0℃ -20℃ -40℃ -50℃
235 20-210 375 235 21 50 27 27 27
345 20-210 470 345 21 50 34 34 34 27
460 20-210 610 460 19 50 50 45 34 27
550 20-180 750 550 17 50 40 39 27 27
650 20-150 850 650 15 45 40 34 27 27

等强合金钢钢拉杆理论屈服载荷表

直径 D



(mm)
热轧钢板桩(MPa)
235 345 460 550 650
屈服载荷 (kN)≥
20 74 108 144 173 204
25 115 169 226 270 319
30 166 244 325 389 459
35 226 332 442 529 625
40 295 433 578 691 816
45 374 548 731 874 1033
50 461 677 903 1079 1276
55 558 819 1092 1306 1544
60 664 975 1300 1554 1837
65 779 1144 1526 1824 2156
70 904 1327 1769 2116 2500
75 1038 1523 2031 2429 2870
80 1181 1733 2311 2763 3266
85 1333 1957 2609 3119 3687
90 1494 2194 2925 3497 4133
95 1665 2444 3259 3897 4605
100 1845 2708 3611 4318 5103
105 2034 2986 3981 4760 5626
110 2232 3277 4369 5224 6174
115 2440 3582 4776 5710 6748
120 2656 3900 5200 6217 7348
125 2882 4232 5642 6746 7973
130 3118 4577 6103 7297 8623
135 3362 4936 6581 7869 9299
140 3616 5308 7078 8462 10001
145 3879 5694 7592 9078 10728
150 4151 6094 8125 9714 11481
155 4432 6507 8675 10373
160 4723 6933 9244 11053
165 5022 7373 9831 11754
170 5331 7827 10436 12478
175 5650 8294 11059 13222
180 5977 8775 11700 13989
185 6314 9269 12359 14777
190 6660 9777 13036
195 7015 10298 13731
200 7379 10833 14444
205 7753 11381 15175
210 8135 11943 15925
